12um 640x512 USB Moduł termiczny kompaktowy
|
Numer modelu |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Moduł termiczny |
||||
|
Czujnik obrazu |
Vox niefrasowane tablice płaszczyzny ogniskowej |
|||
|
Max. Rezolucja |
640 × 512 |
|||
|
Ramka klatek |
Regulowane, od 6 Hz do 30 Hz |
|||
|
Przedział piksela |
12 μm |
|||
|
Opaska fali odpowiedzi |
8 μm do 14 μm |
|||
|
Netd |
≤ 40mk (@ 25 ° C), F# = 1,0 |
|||
|
Obiektyw (ogniskowa) |
9,1 mm |
15 mm |
19 mm |
25 mm |
|
Liczba f |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
IFOV |
1.3 Mrad |
0,8 Mrad |
0,6 Mrad |
0,48 Mrad |
|
Pole widzenia (H × V) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17,46 ° × 14,01 ° |
|
Min. Odległość ostrości |
2m |
5m |
7m |
8m |
|
Pomiar temperatury |
||||
|
Zakres temperatur |
- 20 ° C ~+150 ° C i 100 ° C ~ 550 ° C. |
|||
|
Dokładność temperatury |
Maks. (± 2 ° C, ± 2%) w temperaturze otoczenia 25 ° C i temperatura obiektu powyżej 0 ° C |
|||
|
Odległość temperatury (na podstawie 0,65 × 0,65 m) |
10 m (najdalszy) |
15m (najdalszy) |
20m (najdalszy) |
25m (najdalszy) |
|
Zasada termografii |
3 Rodzaje reguł pomiaru temperatury, 21 zasad (10 punktów, 10 regionów i 1 linia) |
|||
|
Wyjście danych |
16 -bitowe dane dotyczące temperatury |
|||
|
Wyświetlacz obrazu |
||||
|
Dostosowanie kontrastu |
Tak |
|||
|
Dostosowanie jasności |
Tak |
|||
|
Palety |
15 palet regulowanych kolorów, domyślnych białych gorących |
|||
|
Tryb FFC (Flat Field Correction) |
Auto, instrukcja, korekta zewnętrzna |
|||
|
DDE |
Tak |
|||
|
Ogólny |
||||
|
Interfejs sprzętowy |
USB2.0 FPC |
|||
|
Moc |
DC 5V ± 5% |
|||
|
Zużycie energii |
≤0,55 W. |
≤0,55 W. |
≤0,55 W. |
≤0,65 W. |
|
Wibracje i szok |
Wibracje: wibracja sinusoidalna, 20 m/s ², 3 - Szok: pół sinusoidalna fala, 30 g/11 ms, 3 - osi 6 - sposób |
|||
|

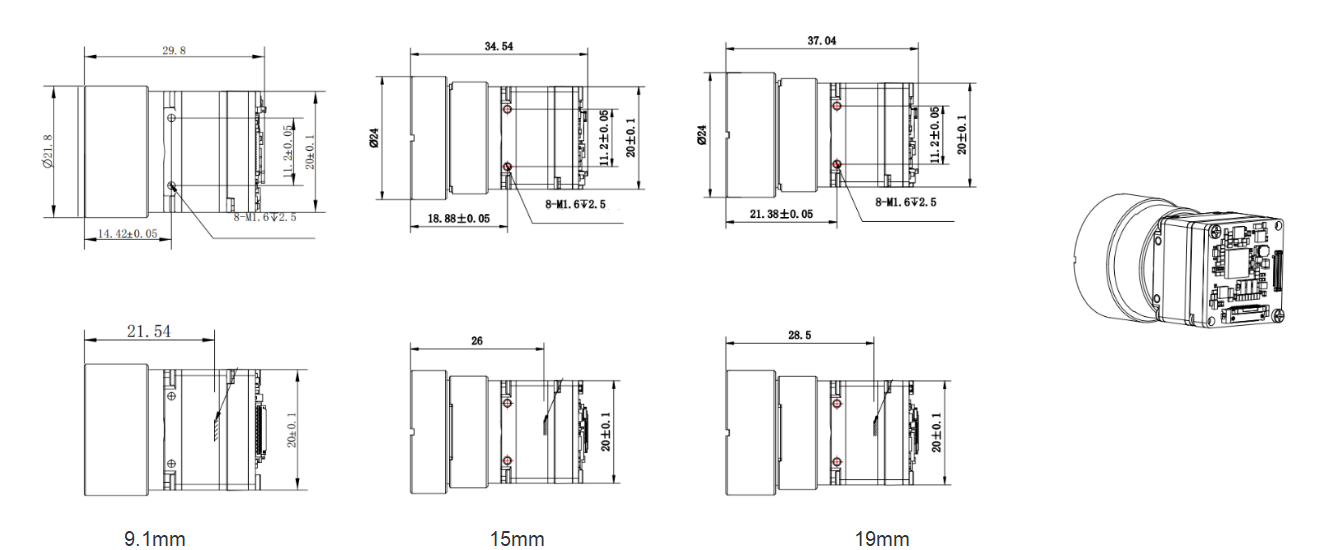

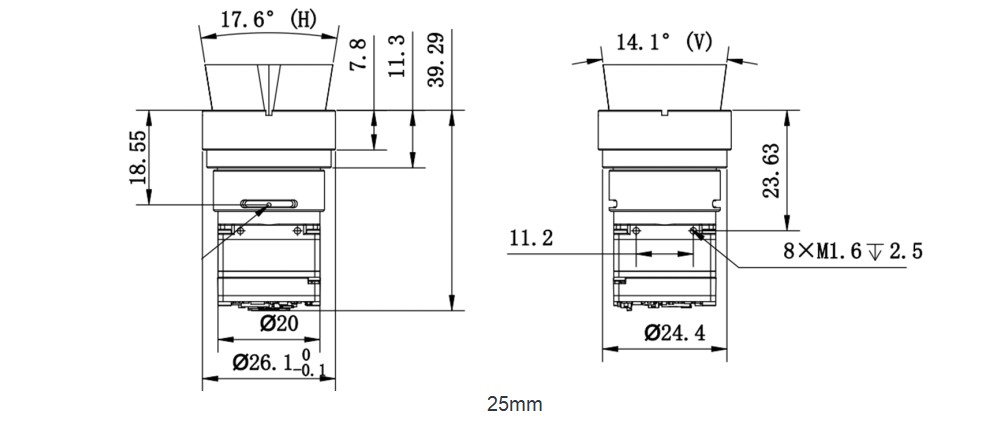

Wymiar (mm) |
29,8*20*20 mm |
34,54*20*20 mm |
37,04*20*20 mm |
39,29*20*20 mm |
|
Waga |
≤22 g |
≤28 g |
≤32 g |
≤33 g |
|
Temperatura pracy |
- 40 ° C ~ 70 ° C. |
|||
