12 μm 640 × 512 USB (CVBS/Type - C/MIPI Opcjonalnie) Moduł termiczny pomiaru temperatury kompaktowej

Numer modelu

SG - DTM06U (C, M) 2 - X.

SG - DTM06U (C, M) 2 - TX

SG - DTM03U (C, M) 2 - X.

SG - DTM03U (C, M) 2 - TX

SG - DTM02U (C) 2 - x

SG - DTM02U (C) 2 - TX

Moduł termiczny

Czujnik obrazu

Niezakłany mikrobolometr VOX

Przedział piksela

12 μm

Opaska fali odpowiedzi

8 μm do 14 μm

Max. Rezolucja

640 × 512

384 × 228

256 × 192

Ramka klatek (FPS)

50

25

50

25

50

25

Obiektyw (ogniskowa)

9.1/13/19/25 mm

9.1/13 mm

4/7/10 mm

Liczba f

F1.0/ f1.0/ f1.1/ f1.2

F1.0

F1.0

Pole widzenia (H × V)

45,9 ° × 36,9 °/32,9 ° × 26,6 °//

22,6 ° × 18,2 °/17,3 ° × 13,8 °

28,7 ° × 21,7 °/20,1 ° × 15,1 °

46,8 ° × 34,1 °/24,6 ° × 18,5 °/16,9 ° × 12,8 °

Pomiar temperatury

Nie dotyczy

Wsparcie

Nie dotyczy

Wsparcie

Nie dotyczy

Wsparcie

Pomiar temperatury

Zakres temperatur

Tryb LT: - 20 ° C ~+150 ° C; Tryb HT: 0 ° C ~+550 ° C.

Błąd pomiaru

Maks. (± 2 ° C, ± 2%); Temp pracy: - 20 ° C ~+50 ° C.

Wyświetlacz obrazu

Dostosowanie obrazu

Jasność, kontrast, ostrość

Ulepszenie szczegółów

Wsparcie

Osiągać

Auto/instrukcja

Redukcja szumów

2d/3d

Trzepnięcie

Wsparcie

Lustro

Wsparcie

Pseudo - Kolor

18 palet regulowanych kolorów

Cuda

Wyświetl/Znikaj/ukryj

Przetwarzanie obrazu

Korekta NUC, cyfrowy filtr szumu, DDE

Wideo

Wyjście wideo

UVC/BT.656/MIPI/LVDS/CVBS

UVC/CVBS

Interfejs rozszerzenia

USB/MIPI/CVBS/Type - c

USB/CVBS/Type - c

Komunikacja szeregowa

UART Port szeregowy

Ogólny

Moc

DC 4,5 ～ 5,5 V; CVB: DC 4.5–20 V.

Zużycie energii

≤0,7W@25 ° C.

≤0,7W@25 ° C.

≤0,55W@25 ° C.

Temperatura pracy

- 40 ° C ~ 70 ° C.

Temperatura przechowywania

- 40 ° C ~ 80 ° C.

Wilgotność robocza

≤95% RH (nie - kondensacja)

Zaszokować

6,06 g losowe, 3 - Oś, wibracja fali sinusoidalnej

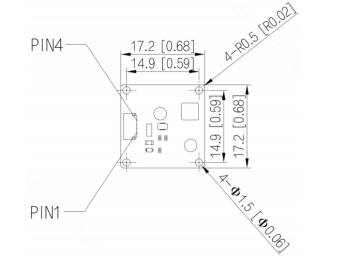

Wymiar

17,3 mm*17,3 mm*10,8 mm (bez płyty ogonowej pierścienia w zakresie dystansu na obiektyw)

Waga

5G (bez płyty ogonowej pierścienia dystansowego soczewki)
