Specyfikacja
| Model | SG-SWZ12ND2-17510 | SG-SWZ06ND2-17510 | |
| Czujnik | Czujnik obrazu | Czujnik SWIR z globalną migawką 1/2″ SONY InGaAs IMX990 | Czujnik SWIR z globalną migawką 1/4″ SONY InGaAs IMX991 |
| Efektywne piksele | Około.1,34 MP | Około.0,34MP | |
| Rozmiar piksela | 5μm | ||
| Obiektyw | Długość fali odpowiedzi | 1000 ~ 1700 nm | |
| ICR | Obsługa 2 trybów: Szerokie pasmo: 1000 ~ 1700nm Wąskie pasmo: 1450 ~ 1700nm | ||
| Długość ogniskowa | 17mm ~ 510mm, 30-krotny zoom optyczny | ||
| Otwór | F2,8~F5,5 | ||
| Pole widzenia | Poziom: 21,3°~0,71°, Pion: 17,1°~0,57°, Gł.: 27,1°~0,92° | Poziom: 11,6°~0,37°, Pion: 9,3°~0,3°, Gł.: 14,8°~0,47° | |
| Mała odległość ogniskowania | 1m ~ 10m (szeroki ~ teleobiektyw) | ||
| Szybkość zoomu | Około.7 s (szerokokątny optyczny ~ teleobiektyw) | ||
| Wideo | Kompresja | H.265/H.264/H.264H/MJPEG | |
| Rezolucja | 25/30/50/60 kl./s przy 1280×1024 | 25/30/50/60 kl./s przy 640×512 | |
| Szybkość transmisji wideo | 32 kb/s ~ 16 Mb/s | ||
| Audio | AAC / MP2L2 | ||
| Wideo LVDS | 25/30/50/60 kl./s przy 2 MP (1920×1080) | ||
| Sieć | Składowanie | Karta TF (256 GB), FTP, NAS | |
| Protokół sieciowy | Onvif, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| multiemisja | Wsparcie | ||
| Aktualizacja oprogramowania układowego (LVDS) | Oprogramowanie układowe można aktualizować tylko przez port sieciowy | ||
| Wydarzenia ogólne | Ruch, sabotaż, karta SD, sieć | ||
| IVS | Tripwire, wykrywanie ogrodzenia, wtargnięcie, porzucony obiekt, szybko poruszający się, wykrywanie parkowania, szacowanie zgromadzenia się tłumu, brakujący obiekt, wykrywanie podejrzanego zachowania. | ||
| Redukcja szumów | 2D/3D | ||
| Tryb ekspozycji | Ręczny, automatyczny, preselekcja przysłony, preselekcja migawki | ||
| Kompensacja ekspozycji | Wsparcie | ||
| Szybkość migawki | 1/1 ~ 1/30000 s | ||
| Tryb ostrości | Automatyczny/Ręczny/Półautomatyczny | ||
| Elektroniczne odmgławianie | Wsparcie | ||
| Redukcja zamglenia cieplnego | Wsparcie | ||
| Trzepnięcie | Wsparcie | ||
| EIS | Wsparcie | ||
| Zoom cyfrowy | 16x | ||
| Kontrola zewnętrzna | TTL | ||
| Interfejs | 4-pinowy port Ethernet, 6-pinowy port szeregowy i zasilający, 5-pinowy port audio. 30-pinowy LVDS | ||
| Protokół komunikacyjny | SONY VISCA, Pleco D/P | ||
| Warunki pracy | -30~+60°C/20%~80%RH | ||
| Warunki przechowywania | -40~+70°C/20%~95%RH | ||
| Zasilacz | prąd stały 12 V | ||
| Zużycie energii (do ustalenia) | Średnio: 6 W;Maks.: 11 W | ||

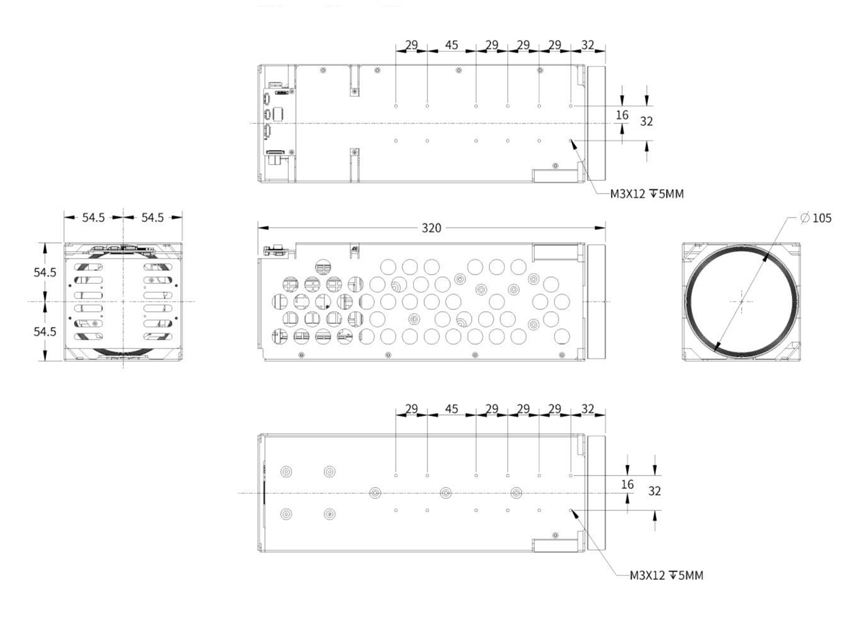

| Wymiary (dł. * szer. * wys.) | Około.320mm * 109mm * 109mm | ||
| Waga | 3,1kg | ||
Interfejs sieciowy
| Typ | Kod PIN | Nazwa PIN | Opis |
| Interfejs Ethernet J2_4pin | 1 | ETHRX- | Adaptacyjny port Ethernet, Internet RX- |
| 2 | ETHRX+ | Adaptacyjny port Ethernet, Internet RX+ | |
| 3 | ETHTX- | Adaptacyjny port Ethernet, Internet TX- | |
| 4 | ETHTX+ | Adaptacyjny port Ethernet, Internet TX+ | |
| J3_6pin Interfejs zasilania i UART | 1 | DC_IN | DC12V |
| 2 | GND | GND | |
| 3 | RXD1 | Poziom TTL 3,3 V, protokół Pelco | |
| 4 | TXD1 | Poziom TTL 3,3 V, protokół Pelco | |
| 5 | RXD0 | Poziom TTL 3,3 V, protokół Visca | |
| 6 | TXD0 | Poziom TTL 3,3 V, protokół Visca | |
| Interfejs audio J1_5pin | 1 | WYJŚCIE DZWIĘKU | Wyjście audio (wyjście liniowe) |
| 2 | GND | GND | |
| 3 | AUDIO_IN | Wejście audio (wejście liniowe) | |
| 4 | GND | GND | |
| 5 | NC | NC |
Interfejs LVDS
| Port | Numer | Nazwa PIN | Opis |
| Interfejs J4_30pin LVDS (podobny do interfejsu cyfrowego SONY 30pin) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | Wyjście DC (DC+7V~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | Poziom TTL 3,3 V, protokół VISCA, taki sam jak TXD0 na porcie J3_6pin.Ale nie można połączyć się w tym samym czasie. | |
| 19 | UART1_RX | Poziom TTL 3,3 V, protokół VISCA, taki sam jak RXD0 na porcie J3_6pin.Ale nie można połączyć się w tym samym czasie. | |
| 20 | GND | GND | |
| 21 | TXOUT0- | ||
| 22 | TXOUT0+ | ||
| 23 | TXOUT1- | ||
| 24 | TXOUT1+ | ||
| 25 | TXOUT2- | ||
| 26 | TXOUT2+ | ||
| 27 | TXOUTCLK- | ||
| 28 | TXOUTCLK+ | ||
| 29 | TXOUT3- | ||
| 30 | TXOUT3+ |
